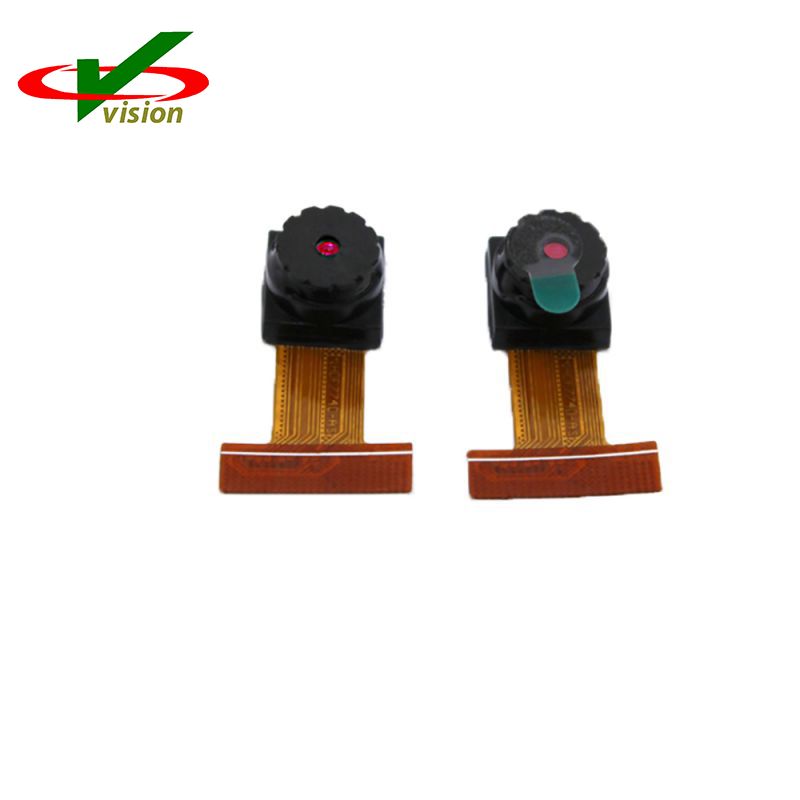

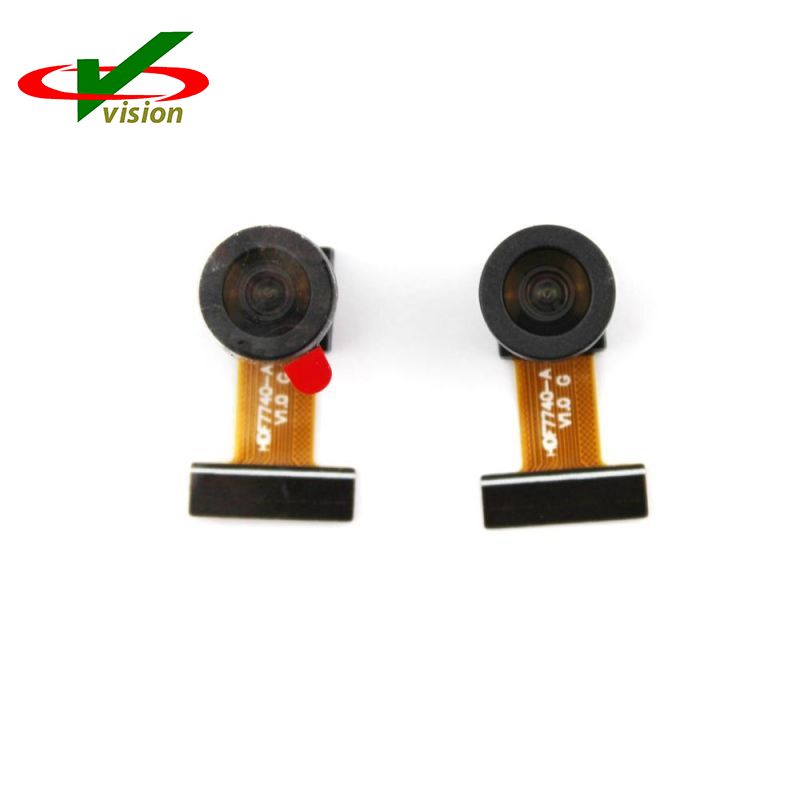

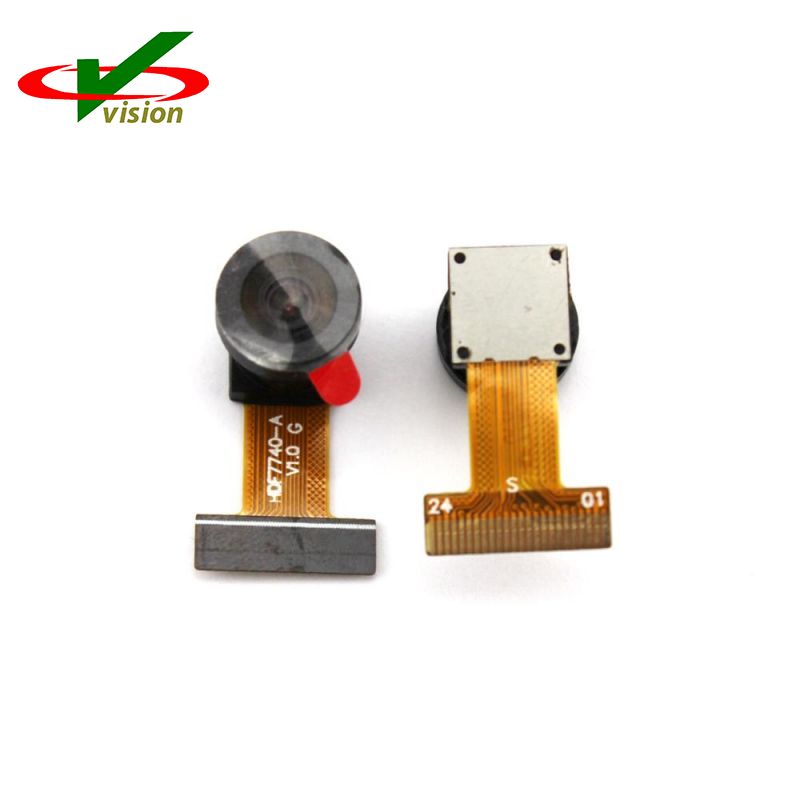

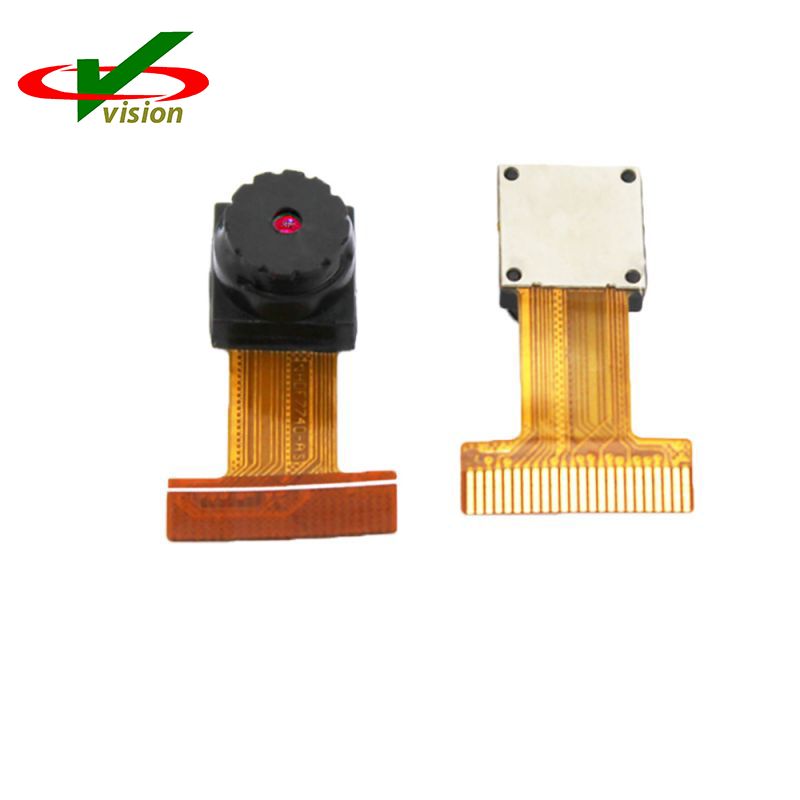

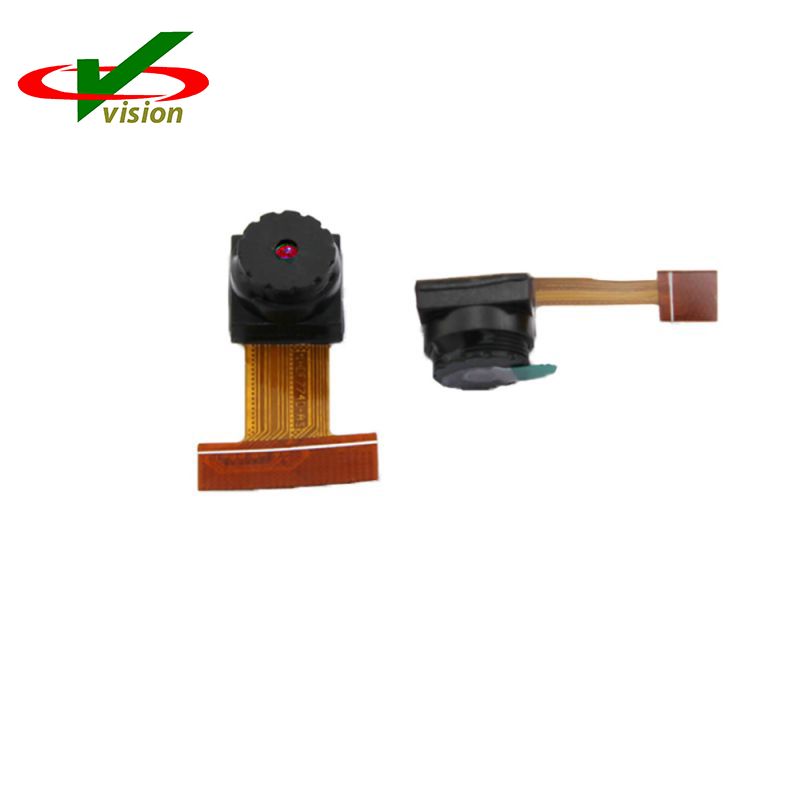

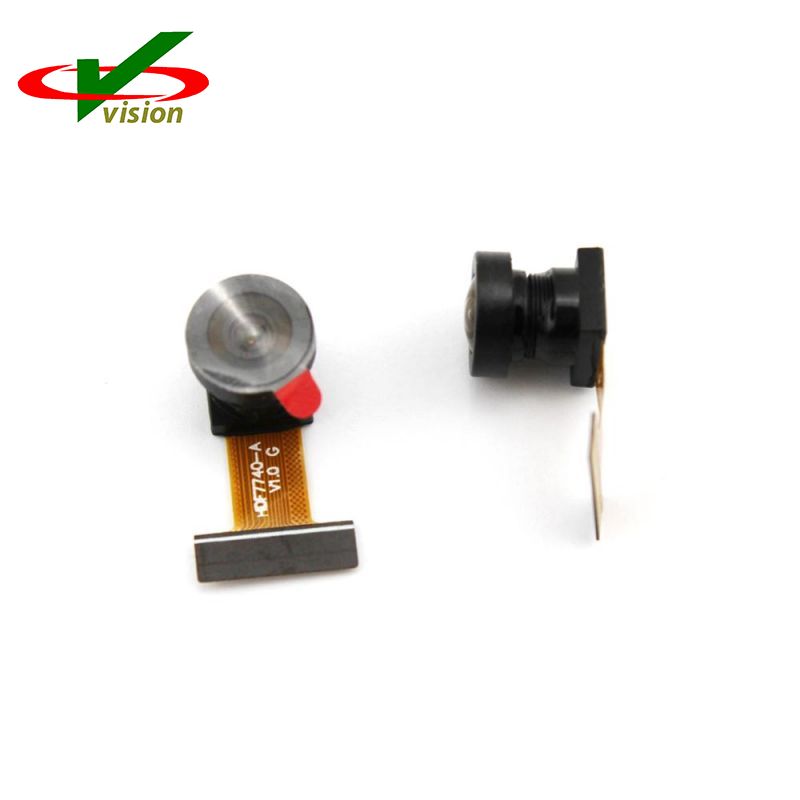

Mali senzor CMOS VGA OV7740 Camera Module je slikovni senzor VGA CMOS z nizko porabo energije in visoko občutljivostjo, ki zagotavlja popolno funkcionalnost kamere VGA z enim čipom na majhni površini.
Mali modul kamere CMOS VGA OV7740 lahko deluje s hitrostjo 60 sličic na sekundo (fps) v ločljivosti VGA in 120 sličic na sekundo v ločljivosti QVGA s popolnim uporabniškim nadzorom nad kakovostjo slike, formatiranjem in prenosom izhodnih podatkov.
Majhen modul kamere CMOS VGA OV7740 podpira digitalna video vzporedna vrata in zagotavlja slike polnega formata, podvzorčene, okenske ali pomanjšane 8-bitne/10-bitne RAW RGB in 8-bitne YUV slike.
1. podpora za izhodne formate: RAW RGB in YUV
2. podpora za velikosti slik: VGA, QVGA, CIF in vse manjše velikosti
3. podpora za odpravo črnega sonca
4. podpora za notranjo in zunanjo okvirno sinhronizacijo
5. standardni serijski vmesnik SCCB
6. vzporedni izhodni vmesnik za digitalna video vrata (DVP).
7. vgrajen enkratni programabilni (OTP) pomnilnik
8. 1,5 V regulator vgrajene zanke faznega zaklepanja na čipu (PLL) za jedro
Velikost polja: 656 x 488
Napajanje:
jedro: 1,5 VDC ± 5%
analogno: 3,3 V ± 5%
V/I: 1,7 ~ 3,47 V
Temperaturno območje: delovanje: -30° C do 70°C
Stabilna slika: 0°C do 50°C
Izhodni format: – 8-/10-bitni surovi RGB podatki – 8-bitni YUV
Velikost leče: 1/5"
Vhodna taktna frekvenca: 6 ~ 27 MHz
Največja hitrost prenosa slike:
VGA (640x480): 60 sličic na sekundo
QVGA (320 x 240): 120 sličic na sekundo
občutljivost: 6800 mV/(Lux-sec)
Največji interval izpostavljenosti: 502 x tROW
Velikost pikslov: 4,2 μm x 4,2 μm
Območje slike: 2755,2 μm x 2049,6 μm
Dimenzije paketa: 4185μmx4345μm
Kraj izvora | Guangdong, Kitajska (celinska) | |||
Senzor slike | CMOS | |||
Pixel | 0,3 MP ~ 48 MP | |||
Aplikacija | Prepoznavanje obraza, biometrija, zaznavanje živega telesa, AI strojni vid, vozilo, UAV, samopostrežni terminal, prenos slike, skeniranje črtne kode, infrardeče zaznavanje, pametni dom, varnostni nadzor, kamera za premikanje, industrija in druga področja | |||
Model senzorja | DVP, MIPI, CSI, USB, USB2.0, SUB3.0 | |||
Funkcija | Samodejno ostrenje, nizka osvetlitev, globalna osvetlitev, svetloba zvezd, super svetloba zvezd Širok dinamični HDR, JPEG, YUV |
